黑板灯面板
2026-05-06 15:30:5665
黑板灯独立调光面板是一款专为教室黑板照明设计的智能化、高可靠性、易用性强的控制终端。通过蓝牙Mesh实现无线独立调光，支持多场景、防误触、上电高亮等教育场景专属功能，是构建智慧教室照明系统的关键人机交互设备。

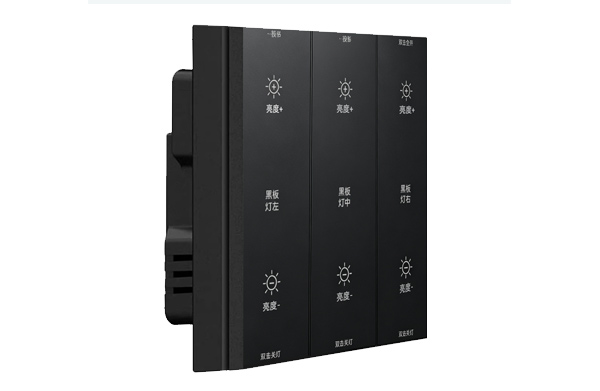

黑板灯独立调光面板
产品规格
| 外形尺寸 | 85.7 mm × 85.6 mm × 28 mm（标准86型面板） |
| 供电方式 | AC 200–245V（极限：200–264V AC） |
核心控制功能
1. 独立调光与开关控制
| 实现 每盏黑板灯的独立开关与亮度调节，互不干扰。 |
| 支持 快速调节 与 精细调节 两种模式，操作更灵活。 |
2. 宽范围高精度调光
| 调光范围：10% ～ 100% 亮度 |
| 调光精度：可达 ±5% |
3. 多场景预设
| 内置 不少于两种常用照明场景，适配教学需求 | 板书场景；投影场景 |
4. 默认高亮启动机制
| 上电后自动将灯光设为 100% 亮度 |
| 特别适用于 高考等屏蔽器开启期间，确保考场照明充足，避免因控制信号中断导致灯光不足。 |
智能通信与兼容性
1. 蓝牙无线控制
| 内置蓝牙无线模块，与灯具通过无线通讯 实现控制； |
| 无需额外布设控制线，简化安装与改造； |
| 采用标准SIGMesh 蓝牙协议，由AFP物联与阿里巴巴平头哥半导体联合开发。 |
2. 高可靠性无线传输
| 无障碍无线发射距离：50米 |
| 支持数据加密，保障通信安全 |
| 具备抗干扰能力，适应教室复杂电磁环境 |
3. 一键对码配网
| 调试时支持 一键自动对码 |
| 左、中、右物理按键 默认与左、中、右三盏黑板灯一一对应，配网简单直观 |
安全与防误操作设计
1. 防误触保护
| 配置与修改设置需通过组合按键解锁，有效防止学生或非授权人员误操作。 |
2. 电气安全
| 采用交流零火线供电（AC200~245V）； |
| 无电气负载输出（仅发射无线指令，可选继电器版本）； |
| 整机功耗 低于1.5W（实测典型值 0.8W）。 |
3. 安装与维护建议
| 安装前须确认电源接线正确，避免短路； |
| 更换灯具时，需保持相同型号与拨码设置一致，确保控制匹配； |
| 建议在供电回路中加装过欠压保护与浪涌保护装置。 |
环境适应性与可靠性
| 工作温度 | -30℃ ～ +45℃ |
| 工作湿度 | 5% ～ 95% RH（无冷凝） |
| 大气压强适应范围 | 86 kPa ～ 106 kPa |
| 存储条件 | -50℃ ～ +85℃（I类环境，≤6个月） |
| 质保 | 5年（Tc ≤ 78℃） |
⚠️ 使用限制：不建议在 强电磁干扰环境 中使用，以免影响蓝牙信号稳定性。
适用场景
| 中小学、幼儿园、培训机构标准教室； |
| 阶梯教室、多媒体教室、录播教室黑板照明专属控制； |
| 辅导机构、自习教室、画室黑板灯光精细化调节； |
| 学校旧教室照明改造黑板灯智能升级； |
| 会议室、报告厅讲台区域灯光独立控制。 |
